Chambre froide négative pour restaurant à Mohammedia

Le besoin du client

Le restaurant travaillait avec plusieurs congélateurs coffres répartis dans la cuisine. La capacité était insuffisante, les produits difficiles à retrouver et la rotation des stocks mal maîtrisée.

Le client souhaitait un espace unique, organisé et maintenu à −18°C, accessible depuis la zone de préparation.

Le projet devait répondre à cinq priorités :

• Maintenir une température stable de −18°C en service continu.
• Regrouper le stockage surgelé en un seul point.
• Permettre un rangement par catégorie et par date.
• Résister aux ouvertures répétées pendant le service.
• Être installé sans fermer le restaurant.

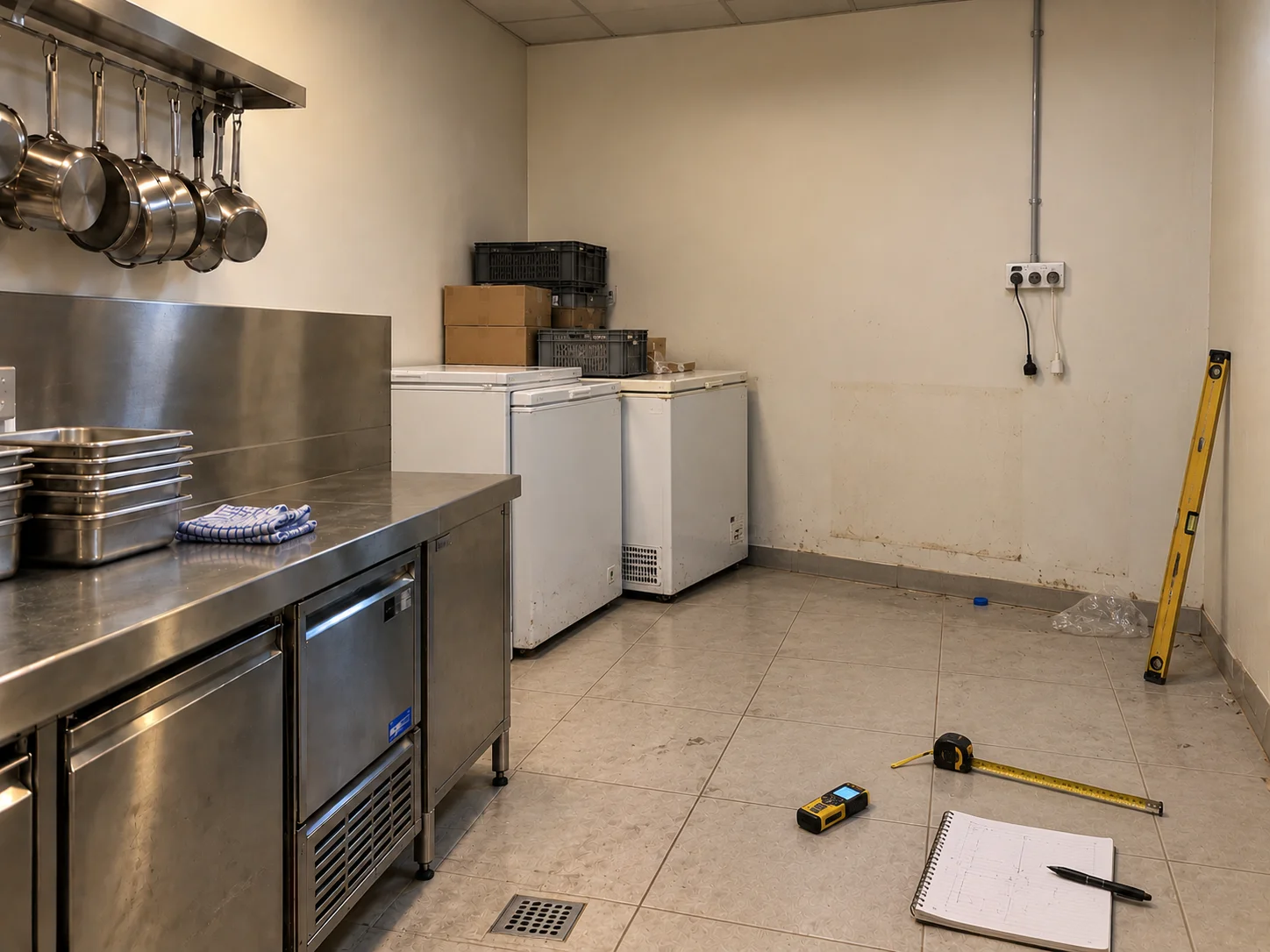

Première visite et analyse de la cuisine

La visite a porté autant sur l'espace disponible que sur l'organisation du service.

Nous avons vérifié :

• Les dimensions exploitables dans la zone de stockage.
• Le passage entre la chambre et le poste de préparation.
• La nature et l'état du sol existant.
• La hauteur sous plafond disponible.
• L'alimentation électrique et le tableau de la cuisine.
• L'emplacement possible du groupe frigorifique et sa ventilation.
• L'évacuation des condensats et du dégivrage.
• Les volumes de produits surgelés stockés chaque semaine.
• La fréquence d'ouverture pendant le service.
• Les créneaux disponibles pour travailler sans arrêter la cuisine.

Livrable : relevé du site, contraintes techniques et organisation prévue du stockage.

Étude spécifique à une chambre négative

Une chambre négative ne se dimensionne pas comme une chambre positive. L'écart entre la température intérieure et celle de la cuisine dépasse 40°C, ce qui change l'isolation, le groupe et les protections nécessaires.

L'étude a porté sur :

• L'épaisseur d'isolant nécessaire pour −18°C.
• L'isolation du sol, obligatoire en négatif pour éviter la remontée de froid dans la dalle.
• La puissance frigorifique à basse température d'évaporation.
• Le type de dégivrage et sa fréquence.
• Le réchauffage du cadre de porte pour éviter le gel du joint.
• La soupape d'équilibrage de pression, nécessaire après chaque fermeture de porte.
• L'évacuation des condensats, protégée contre le gel.
• Le volume utile restant après isolation.

Configuration retenue

Dimensions intérieures

4,00 × 3,00 × 2,40 m

Surface au sol

12 m²

Volume utile

29 m³

Température de fonctionnement

−18°C

Capacité prévue

4 rayonnages de 4 niveaux, environ 2,5 tonnes

Panneaux isolants

150 mm polyuréthane, tôle laquée blanche alimentaire

Sol

Panneaux de sol isolés 120 mm, finition aluminium antidérapant

Porte

Porte battante négative 0,90 × 1,90 m, cadre chauffant, ouverture de secours

Groupe frigorifique

Groupe de condensation basse température 3 CV, R452A, 3,2 kW à −25°C d'évaporation

Évaporateur

Évaporateur 2 ventilateurs Ø 350 mm, 2 800 m³/h, dégivrage électrique

Régulation

Régulateur électronique, sondes ambiance et évaporateur, 4 dégivrages par 24 h, alarme

Proposition présentée au client

La proposition détaillait la configuration, les équipements, le délai et la composition du prix.

Nous avons recommandé une solution privilégiant :

• Une isolation dimensionnée pour le négatif, sans économie sur l'épaisseur.
• Un sol isolé traité comme un élément structurel et non comme une finition.
• Un groupe capable de tenir −18°C en pleine charge par forte chaleur.
• Un dégivrage automatique réglé sur les heures creuses du restaurant.
• Une porte équipée d'un cadre chauffant et d'un système d'ouverture de secours de l'intérieur.

Le client pouvait comparer les choix techniques avant de valider le projet. La répartition détaillée du budget figure en fin de page.

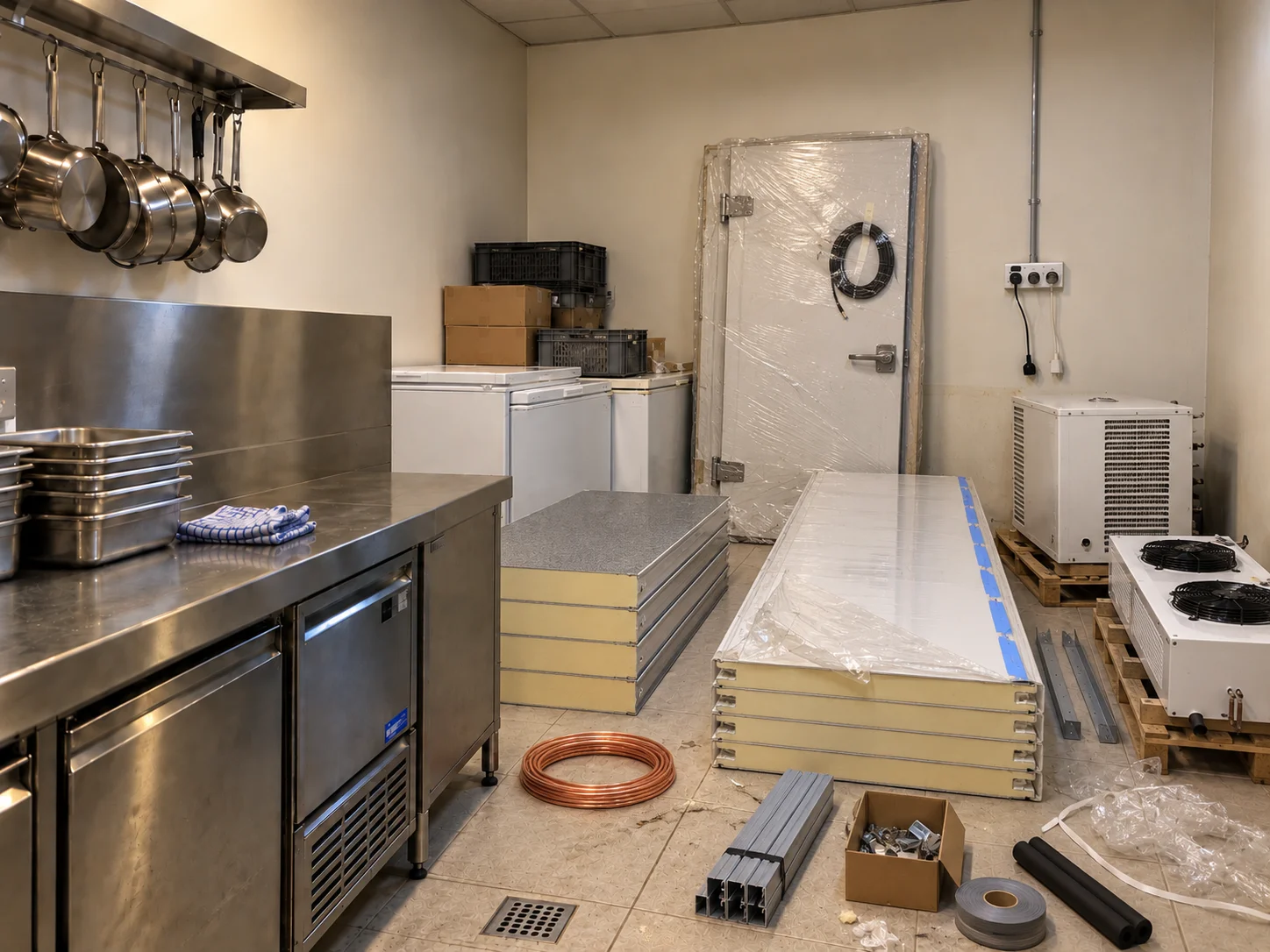

Matériaux, équipements et équipe

Matériaux et équipements

• Panneaux sandwich isolants de 150 mm, adaptés au négatif.
• Revêtement intérieur lavable.
• Sol isolé avec finition antidérapante et seuil de transition.
• Porte frigorifique négative avec cadre chauffant et joint double.
• Système d'ouverture de secours depuis l'intérieur.
• Soupape d'équilibrage de pression.
• Groupe frigorifique dimensionné pour basse température.
• Évaporateur avec dégivrage électrique automatique.
• Évacuation des condensats avec cordon chauffant.

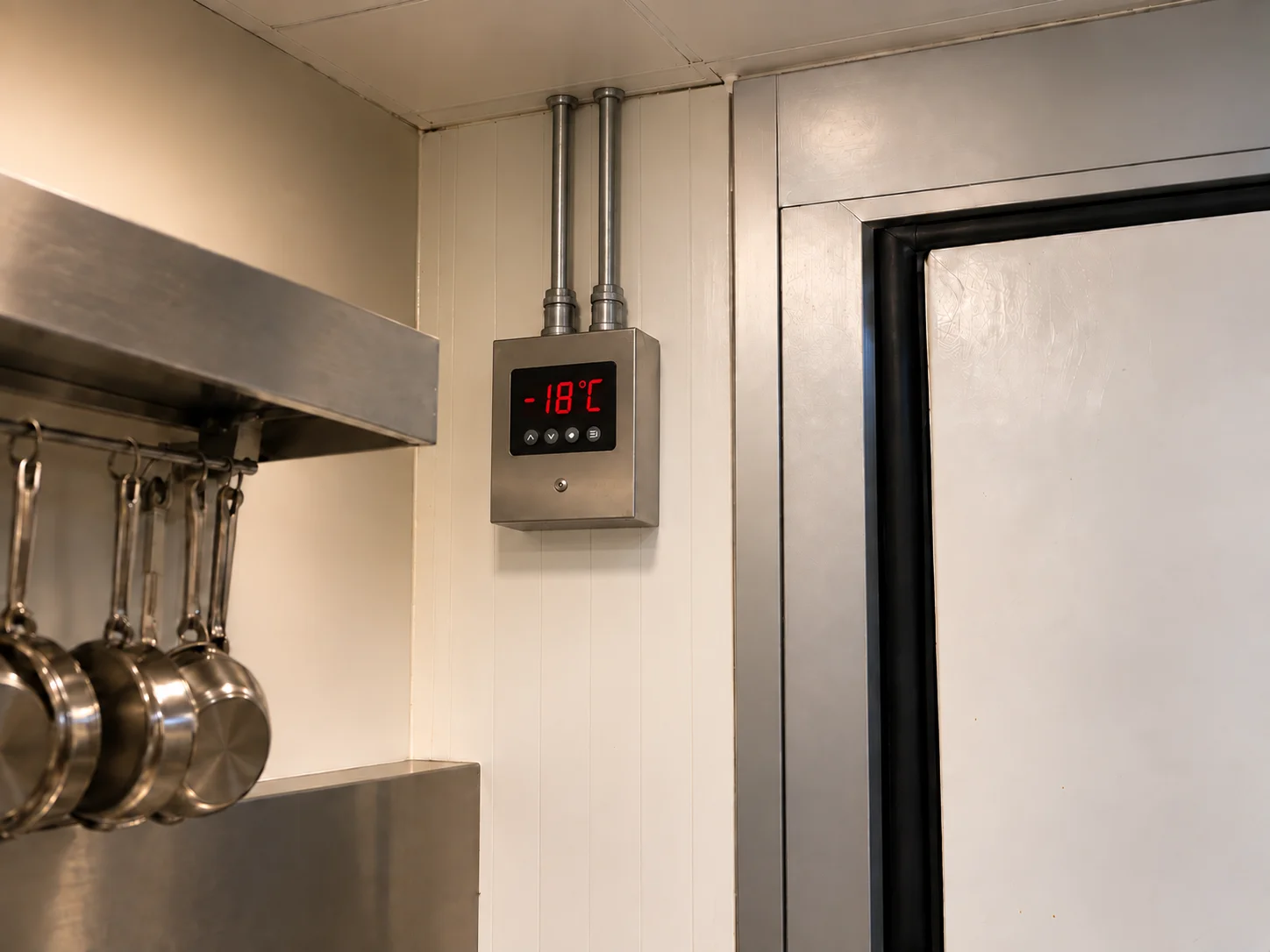

• Régulateur électronique avec affichage extérieur et alarme de température.
• Éclairage LED étanche et résistant au froid.
• Joints, profilés et accessoires d'étanchéité.

Équipe mobilisée

• Responsable du projet.
• Monteurs de panneaux frigorifiques.
• Technicien frigoriste spécialisé basse température.
• Électricien.
• Responsable des essais et de la mise en service.

Outils de contrôle

• Télémètre et niveau laser.
• Manomètres frigorifiques basse pression.
• Pompe à vide et vacuomètre.
• Détecteur électronique de fuite.
• Multimètre et pince ampèremétrique.
• Sondes et enregistreur de température.
• Anémomètre pour contrôler la circulation de l'air.

Installation en cinq jours

Le chantier a été organisé autour du service du restaurant. Les travaux bruyants ont été réalisés en dehors des heures d'ouverture.

1. Jour 1

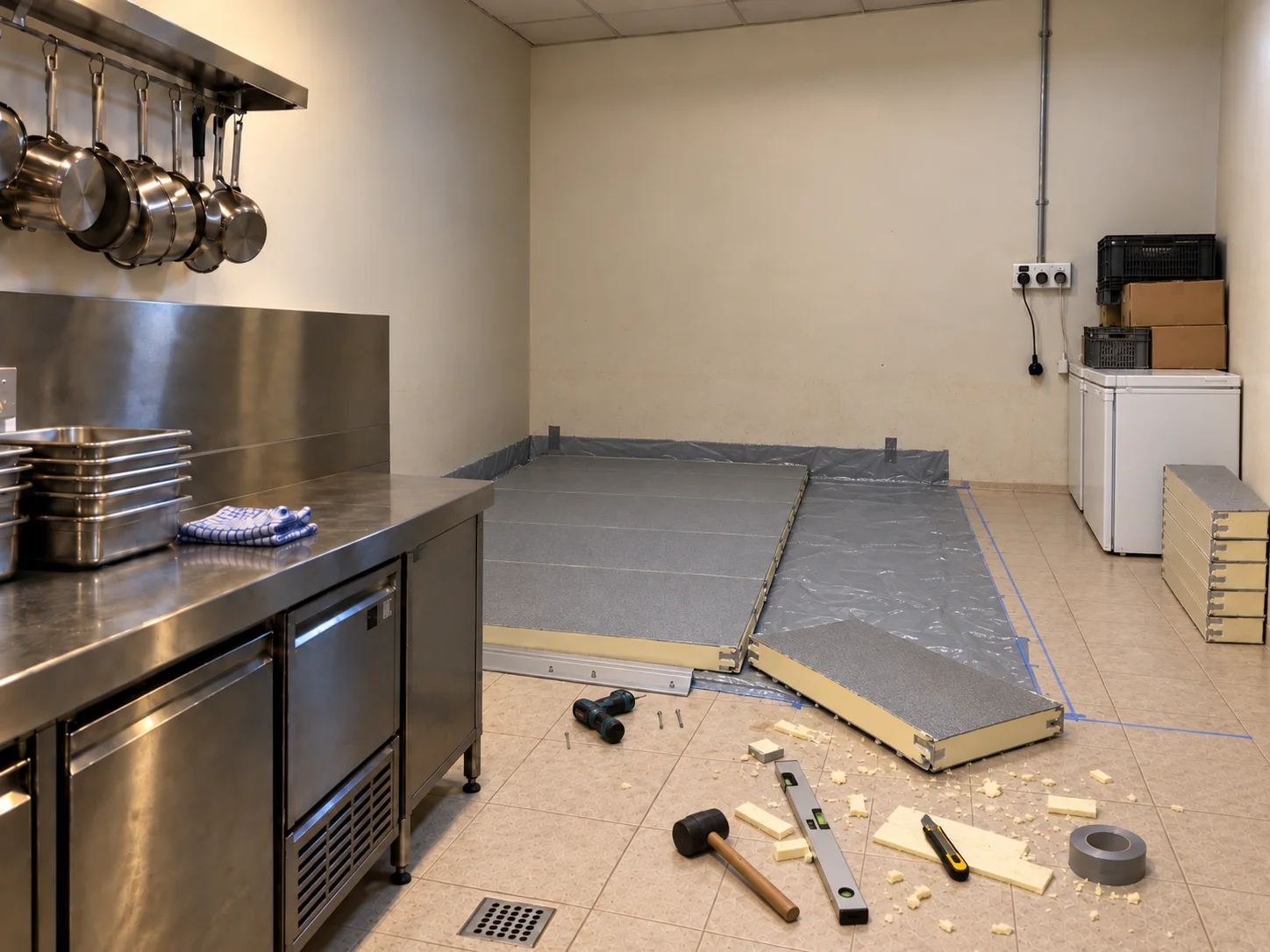

   Préparation et isolation du sol

   Protection de la cuisine, traçage de l'implantation, pose des panneaux de sol isolés et traitement du seuil.

   En chambre négative, cette étape conditionne toute l'installation : un sol mal isolé provoque des remontées de froid, de la condensation sous la dalle et, à terme, des fissures.



2. Jours 2 et 3

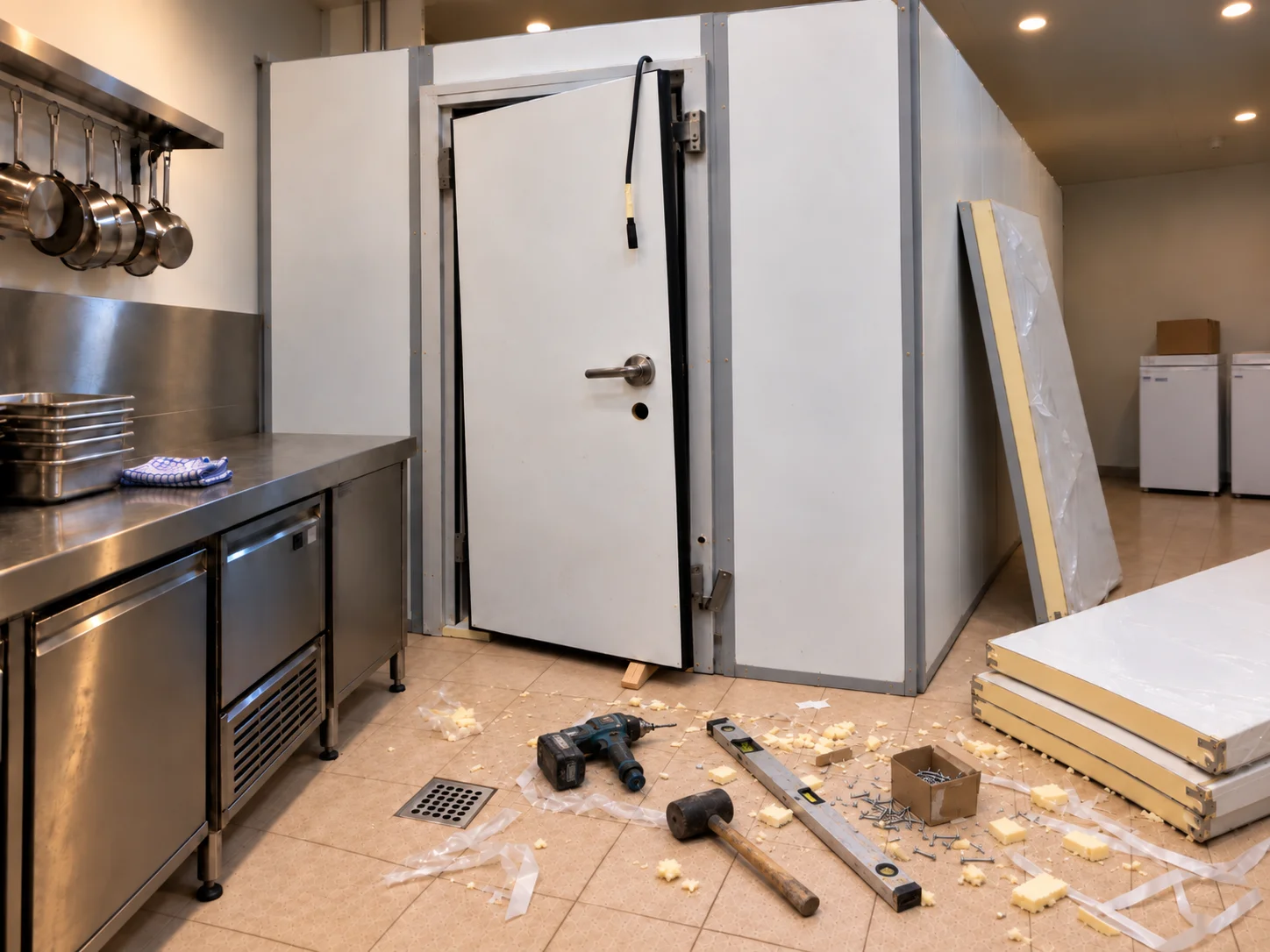

   Montage des panneaux et de la porte

   Assemblage des parois et du plafond, traitement des angles, pose de la porte négative et de son cadre chauffant.



3. Jour 4

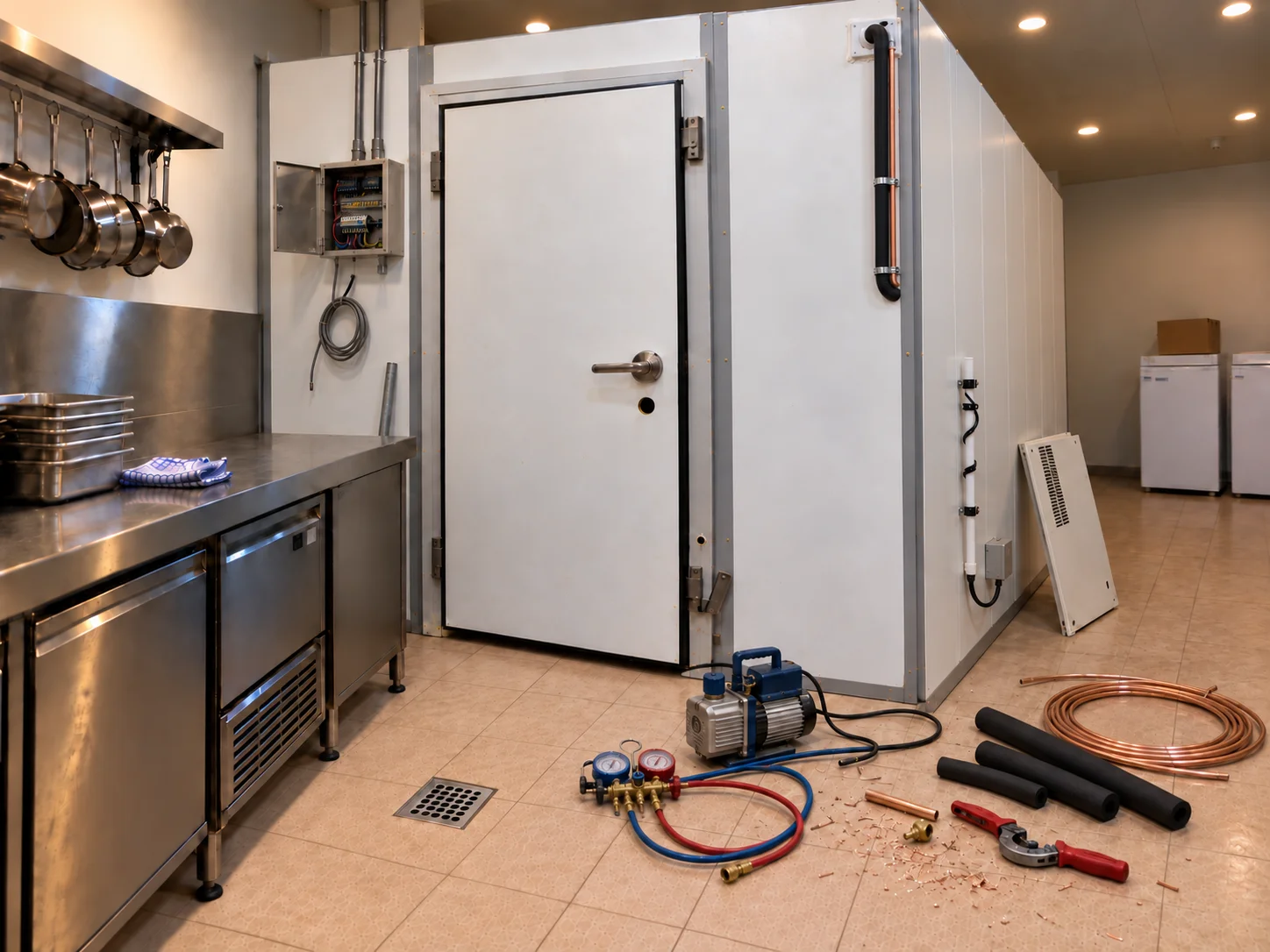

   Installation frigorifique et électrique

   Pose du groupe, de l'évaporateur, des conduites, du cordon chauffant d'évacuation, du régulateur et des protections électriques.



4. Jour 5

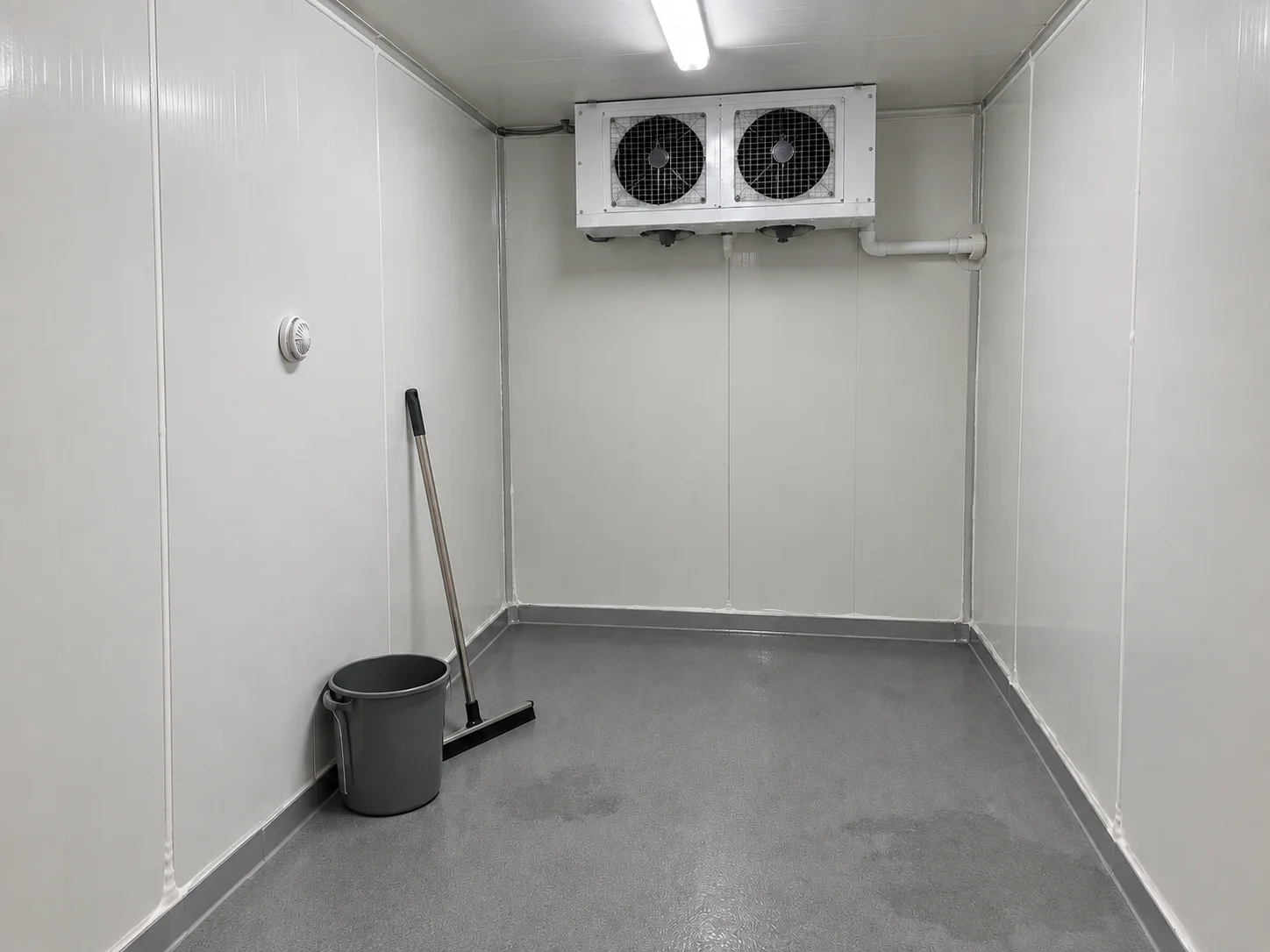

   Finitions, essais et mise en service

   Traitement des joints, pose de la soupape d'équilibrage, nettoyage, démarrage du groupe et descente progressive en température.



Tests réalisés avant la livraison

La descente à −18°C prend plusieurs heures. La chambre n'a été livrée qu'après une série de contrôles portant sur le froid, la sécurité et l'usage quotidien.

Résultats des essais

Température au démarrage

+24°C

Température cible

−18°C

Temps nécessaire pour atteindre la cible

5 h 30 min

Temps de récupération après ouverture

12 min

Écart maximal entre les différentes zones

1,5°C

Durée et fréquence du cycle de dégivrage

20 min, 4 fois par 24 h

Consommation mesurée

26 kWh par jour

Résultat du contrôle d'étanchéité

Aucune fuite, pression tenue 24 h

Organisation intérieure et formation de l'équipe

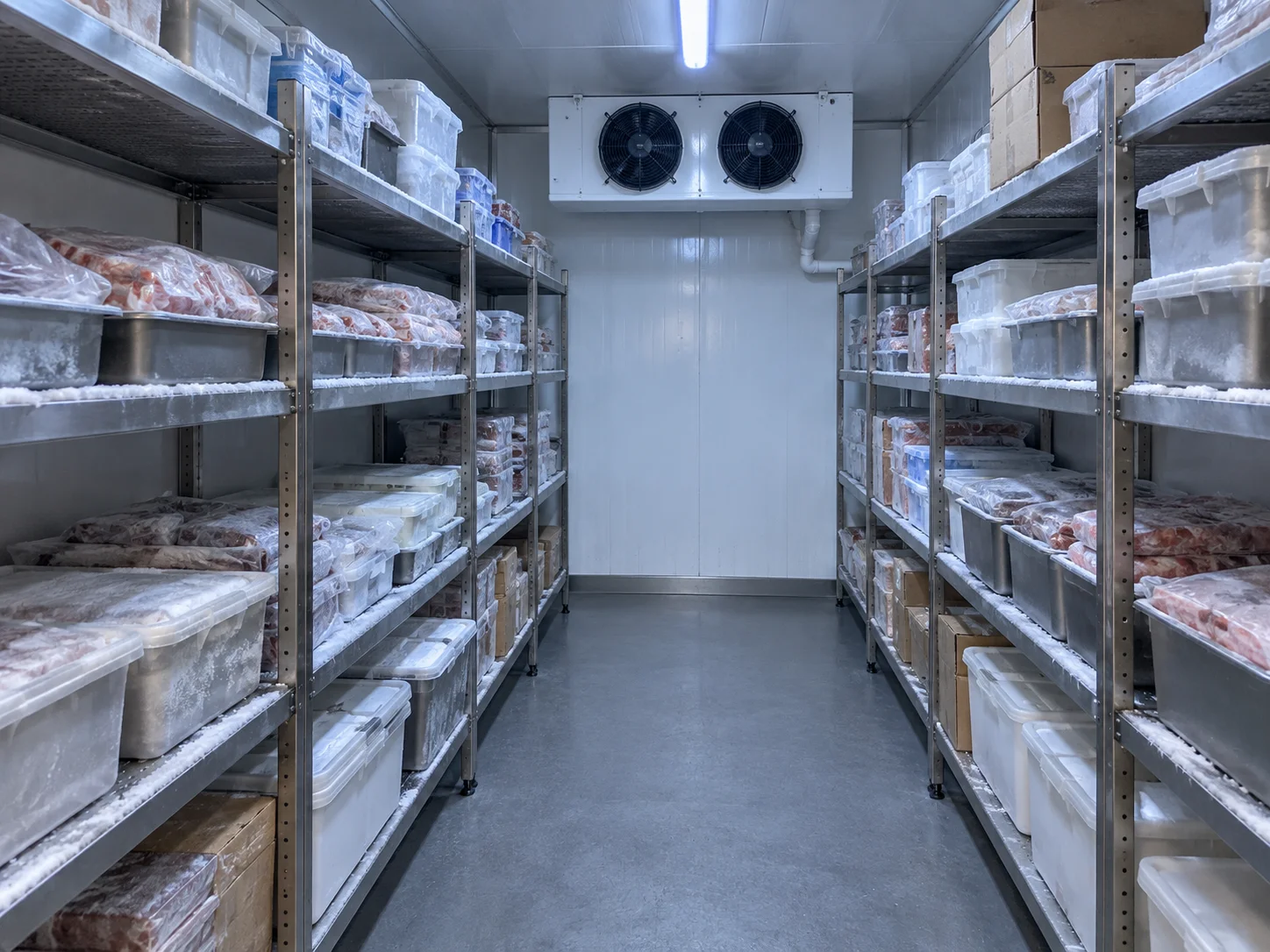

Avant la livraison, nous avons vérifié que les rayonnages et les bacs ne bloquaient pas la circulation de l'air.

Nous avons expliqué à l'équipe de cuisine :

• Comment organiser les produits par catégorie et par date.
• Quelle distance conserver autour de l'évaporateur.
• Pourquoi ne jamais stocker de produits chauds ou tièdes dans la chambre.
• Comment limiter la durée d'ouverture pendant le service.
• Comment utiliser le régulateur et interpréter l'alarme.
• Comment ouvrir la porte depuis l'intérieur en cas de fermeture accidentelle.
• Comment nettoyer sans projeter d'eau sur l'évaporateur.
• Quand programmer l'entretien et le contrôle d'étanchéité.

Le client a reçu les références des équipements, les consignes d'utilisation, les conditions de garantie et le programme d'entretien recommandé.

Résultat du projet

Le restaurant dispose aujourd'hui d'un seul espace de stockage surgelé, tenu à −18°C, organisé par catégorie et accessible directement depuis la zone de préparation.

Les congélateurs coffres ont été retirés de la cuisine, ce qui a libéré de la place au sol et simplifié le contrôle des stocks.

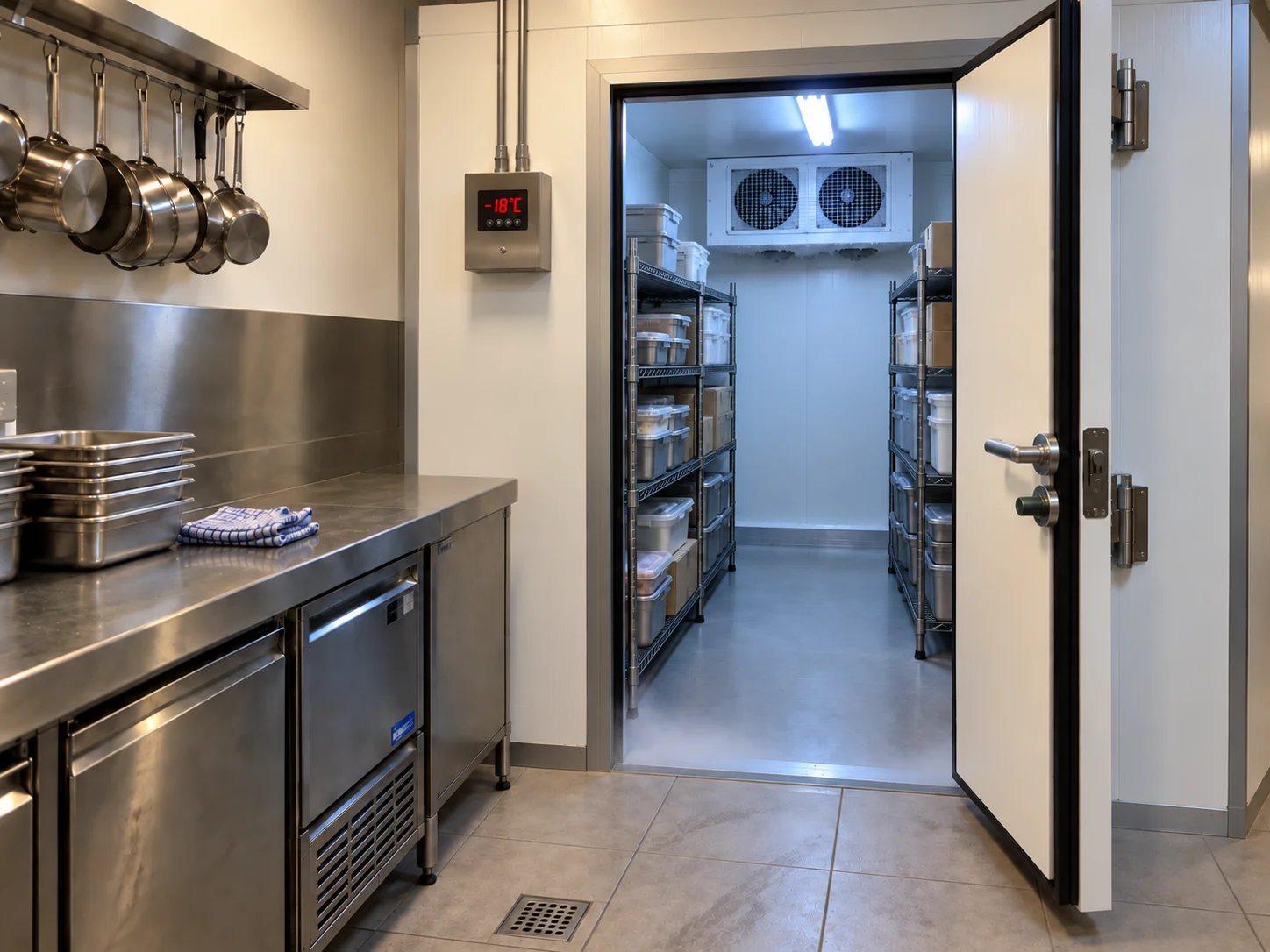

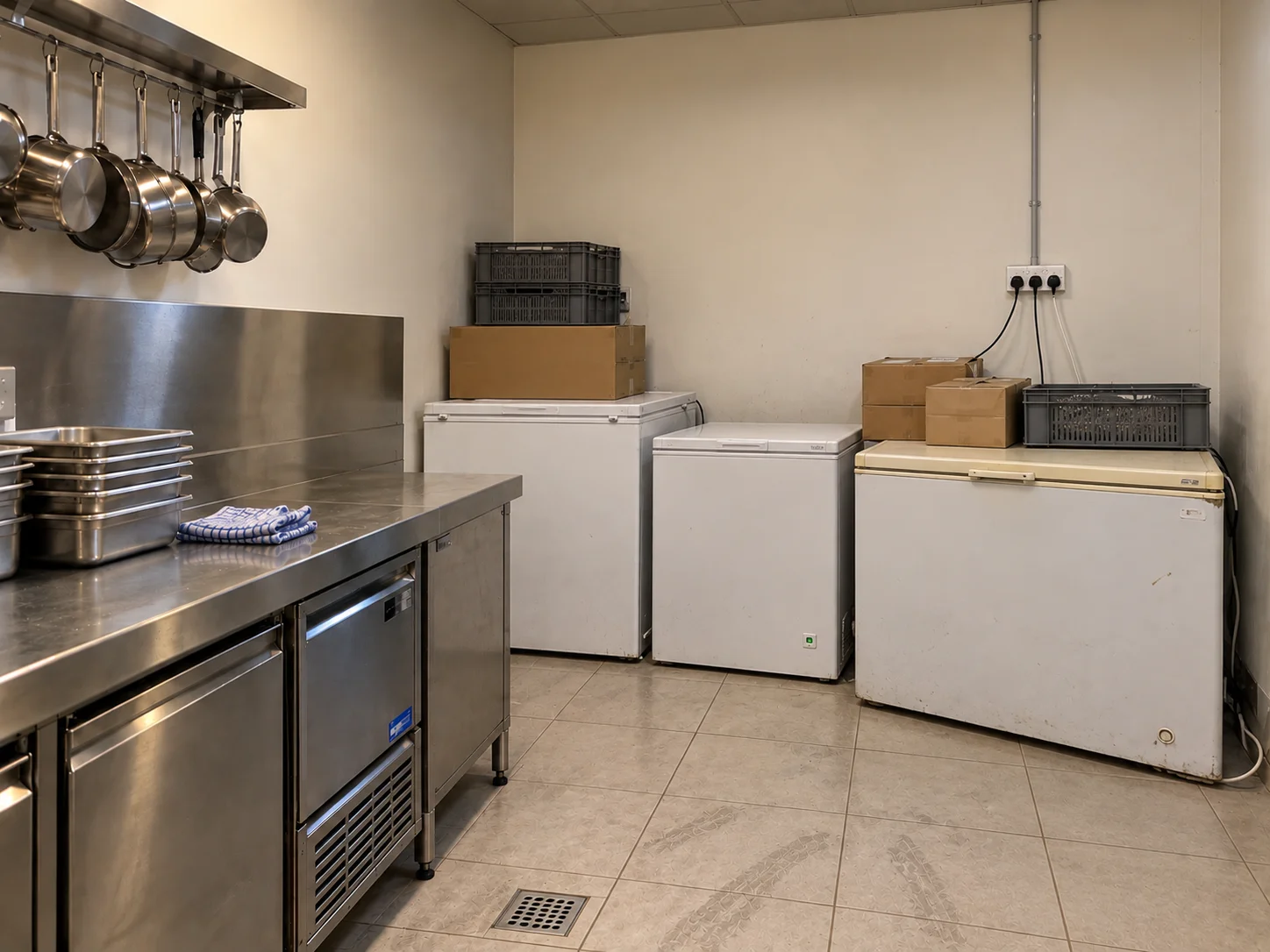

Le même angle de la cuisine, avant et après les travaux : une zone encombrée de congélateurs est devenue une chambre négative de 12 m².

Résultats après plusieurs semaines d'utilisation

Capacité réellement utilisée

4 rayonnages, environ 2 tonnes

Température moyenne observée

−18,6°C

Écart maximal constaté pendant le service

−15,5°C, retour à −18°C en 12 min

Consommation électrique mensuelle

780 kWh

Consommation des anciens congélateurs

950 kWh

Place libérée en cuisine

5 m²

Pertes avant installation

8 %

Pertes après installation

1 %
